A granulador je ključni dio opreme koji transformira rastresite sirovine u jednoliko oblikovane pelete procesima ekstruzije, rezanja i mljevenja. Naširoko se koristi u industriji energije biomase, kemijskoj preradi, proizvodnji hrane, farmaceutskim proizvodima i poljoprivrednoj industriji sdočne hrane. Njegova temeljna funkcija je povećati prodočnost materijala, gustoću i stabilnost pri korištenju uz istovremeno smanjenje onečišćenja prašinom i gubitaka pri transportu. Ispravno konfiguriran granulator može poboljšati iskoristivost sirovina 15% do 30% i održavati stope formiranja peleta iznad 95% , što ga čini tehničkim temeljem modernih linija za proizvodnju peleta.
Temeljni princip rada: Četverostupanjski proces od sirovog materijala do gotovih peleta
Rad granulatora može se podijeliti u četiri kontinuirane faze: priprema za punjenje, oblikovanje ekstruzijom, rezanje na duljinu i mljevenje/dimenzioniranje. Parametri procesa u svakoj fazi izravno određuju fizikalna svojstva i kvalitetu izgleda konačnih peleta.
Faza pripreme hranjenja
Sirovine se najprije ravnomjerno unose u stroj preko vibrirajućih dodavača. Za materijale s većim udjelom vlage potrebno je prethodno sušenje prije ulaska u glavnu jedinicu, čime se kontrolira vlaga unutar 8% do 15% kako bi se spriječilo prianjanje na zid ili stvaranje labavih kuglica tijekom ekstruzije. Stabilnost brzine hranjenja izravno utječe na fluktuacije izlaza, obično zahtijevajući odstupanje hranjenja kontrolirano unutar ±5% postavljene vrijednosti.
Faza oblikovanja ekstruzijom
Materijal se tjera kroz rupe matrice pod snažnom kompresijom dvostrukih rotirajućih valjaka ili vijaka, tvoreći kontinuirane trake. Ključni kontrolni parametri uključuju:
- Razmak valjka: 0,5 mm do 2,0 mm ; premala ubrzava trošenje, prevelika rezultira nedovoljnom gustoćom peleta
- Temperatura ekstruzije: 60°C do 120°C , dinamički prilagođen na temelju karakteristika taljenja materijala
- Omjer duljine i promjera otvora za kalup: 3:1 do 8:1 ; viši omjeri poboljšavaju kompaktnost peleta, ali proporcionalno povećavaju potrošnju energije
- Snaga glavnog motora: uobičajene konfiguracije kreću se od 55 kW do 90 kW , što odgovara rasponima kapaciteta od 200 kg/h do 800 kg/h
Rezanje na duljinu i brušenje/određivanje veličine
Trakasti materijal se reže na zadanu duljinu pomoću noževa za rezanje legure, zatim ulazi u zonu brušenja za završnu obradu površine. Brzina oštrice obično je postavljena između 800 i 1500 okretaja u minuti , i s kontrolom brzine promjenjive frekvencije, precizna unutarnja kontrola duljine peleta 2 mm do 30 mm može se postići. Samljeveni peleti moraju proći kroz vibrirajuće sito za sortiranje, s otvorom sita koji je općenito postavljen na 1,2 puta ciljnu veličinu čestica kao gornju granicu za osiguranje koncentracije veličine gotovih peleta.
Tipična konfiguracija opreme i usporedba parametara performansi

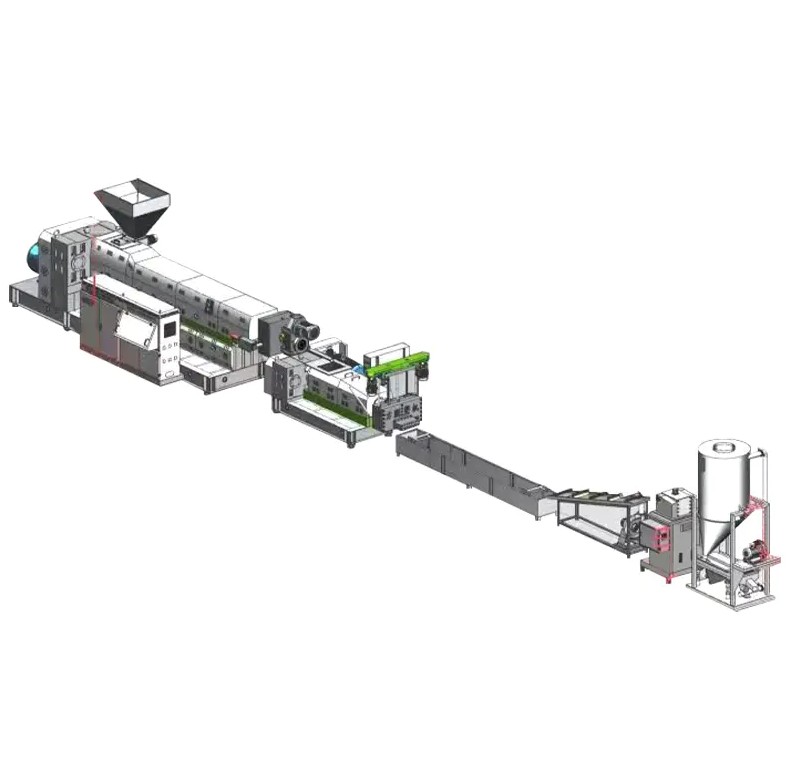

Kompletna linija za proizvodnju peleta sastoji se od glavnog stroja, pomoćne opreme i pratećih sustava. Odabir svake jedinice mora odgovarati karakteristikama sirovina, ciljevima kapaciteta i specifikacijama gotovog proizvoda. Sljedeća tablica uspoređuje parametre izvedbe uobičajenih konfiguracijskih shema.
| Jedinica opreme | Ključne specifikacije | Pokazatelji uspješnosti | Opis funkcije |
|---|---|---|---|
| Glavni ekstruder | Promjer vijka 175 mm, omjer redukcije 1:20 | Motor 90 kW , kapacitet 500 kg/h | Jedinica za oblikovanje jezgre ekstruzijom |
| Spremnik hranilice za zbijanje | Volumen 720 L, regulacija promjenjive frekvencije | Motor 55 kW , jednolikost hranjenja ±3% | Predtretman i stajska ishrana |
| Ulagač pokretne trake | Duljina 5 m, širina trake 600 mm | Brzina prijenosa 0,5 do 2,0 m/s | Kontinuirano prenošenje filma ili rastresitog materijala |
| Pomoćni ekstruder | Promjer vijka 175 mm, jednostruka rezna glava | Motor 30 kW , pomoćno plastificiranje | Sekundarna ekstruzija za poboljšanje kompaktnosti |
| Spremnik vode za hlađenje | Nehrđajući čelik, dužina 4 m | Kontrola temperature vode 15°C do 25°C | Brzo oblikovanje za sprječavanje prianjanja |
| Stalak za sušenje puhanjem | Visokotlačni ventilator, konstrukcija od nehrđajućeg čelika 2,5 m | Tlak zraka ≥3000 Pa | Uklonite ostatke površinske vlage |
| Portalni peletizator | Noževi ploče za kuhanje od legure, kontrola brzine promjenjive frekvencije | Brzina 800 do 1500 okretaja u minuti | Precizno rezanje na duljinu |
| Spremište od nehrđajućeg čelika | Visokotlačni ventilator, volumen 1 m³ | Kapacitet skladištenja 500 kg | Puferiranje i homogenizacija gotovog proizvoda |
Kao što je prikazano u tablici, omjer snage između glavnog ekstrudera i spremnika za zbijanje je približan 1,6:1 , omjer koji je potvrdila inženjerska praksa za održavanje stabilnog tlaka ekstruzije uz osiguravanje izlaza. Usklađivanje duljine rashladnog spremnika s brzinom voda jednako je kritično: pri brzini voda od 5 m/min , spremnik od 4 m osigurava otprilike 48 sekundi vremena zadržavanja hlađenja, dovoljnog za smanjenje površinske temperature materijala ispod 40°C , zadovoljavajući zahtjeve oblikovanja za naknadne operacije rezanja.
Pet ključnih područja primjene: Inženjerska vrijednost tehnologije peletiranja u stvarnom svijetu
Tehnička vrijednost granuladori pokazuje njihova međuindustrijska prilagodljivost. Sljedećih pet polja ilustrira specifične dobitke učinkovitosti koje donose procesi peletiranja:
Sektor energije biomase
Komprimiranjem poljoprivrednog i šumskog otpada u gorivo od peleta od biomase dobiva se kalorijska vrijednost od 4000 do 4800 kcal/kg , približavajući se razinama bitumenskog ugljena srednje kvalitete. Učinkovitost izgaranja goriva od peleta je 20% do 30% veća od izravnog spaljivanja rastresitog materijala, s emisijom prašine smanjenom za preko 60% . Proizvodna linija s učinkom od 1 tona može obraditi 3000 tona slame ili drvne sječke godišnje, što je ekvivalentno zamjeni otprilike 1500 tona standardnog ugljena.
Sektor za recikliranje kemikalija i plastike
Nakon pranja i usitnjavanja, otpadna plastična folija ulazi u granulator za recikliranje. Indeks taljenja recikliranih peleta može se vratiti na 85% do 95% djevičanskog materijala. Uzimajući recikliranje PP filma kao primjer, nasipna gustoća nakon granulacije povećava se od 0,15 g/cm³ za rastresiti materijal do 0,55 g/cm³ , smanjujući troškove prijevoza za otprilike 70% a zauzetost skladišnog prostora po 65% .
Sektor prehrambene industrije
U dubokoj preradi zrna, granulatori se koriste za proizvodnju ekstrudiranih peleta ili restrukturirane riže. Peletizacija skraćuje vrijeme rehidracije za 40% te značajno poboljšava ujednačenost okusa. Na primjer, nakon granulacije ekstruzijom, topivost kukuruznog škroba u hladnoj vodi se povećava 8% to 35% , uvelike proširujući scenarije primjene.
Sektor farmaceutskih formulacija
Nakon mokre ili suhe granulacije, pelete lijeka u prahu pokazuju poboljšanu protočnost: kut mirovanja se poboljšava od 45° do 55° za puder u prahu do 25° do 35° , više nego udvostručuje protočnost. To omogućuje naknadne operacije kompresije tablete kako bi se smanjila varijacija težine tablete ±7% to ±3% , učinkovito osiguravajući točnost doziranja krutih oralnih pripravaka.
Sektor stočne hrane za poljoprivredu
Nakon peletizacije hrane, unos stočne hrane se povećava za 10% do 15% , a omjer konverzije hrane se poboljšava za 8% do 12% . U međuvremenu, stopa prašine tijekom transporta ostaje niža 3% , u usporedbi sa stopama gubitka rasute hrane koje su obično visoke kao 15% do 20% . Za poduzeće za stočnu hranu s godišnjom proizvodnjom od 100.000 tona , usvajanje procesa peletiranja može smanjiti otpad sirovina za približno 12 000 tona godišnje.
Preporuke za odabir i konfiguraciju: Praktični vodič za usklađivanje karakteristika sirovina s ciljevima kapaciteta
Kada kupuju granulator, poduzeća moraju sveobuhvatno procijeniti četiri dimenzije: svojstva sirovina, zahtjeve za kapacitetom, specifikacije gotovog proizvoda i proračun energije. Sljedeće su ključne točke odabira:
- Kompatibilnost sirovina : Materijali na bazi vlakana trebali bi dati prednost granulatorima s valjcima, dok su termoplastični materijali prikladniji za tipove pužnog ekstrudiranja; materijala s prekoračenjem sadržaja vlage 20% moraju biti opremljeni sustavima za prethodno sušenje
- Skaliranje kapaciteta : Laboratorijska vaga odabire 10 do 50 kg/h oprema, izbor pilot linija 100 do 300 kg/h , a industrijske masovne proizvodne linije odabiru gore navedene konfiguracije 500 kg/h
- Odabir otvora za kalup : Uobičajeno korišteni peleti od biomase 6 mm do 8 mm otvora, uglavnom se koriste peleti za stočnu hranu 3 mm do 5 mm , a plastični reciklirani peleti odabiru se na temelju specifikacija vijka za stroj za injekcijsko prešanje na 2 mm do 4 mm
- Preciznost kontrole temperature : Regulatori temperature trebaju postići preciznost ±1°C s neovisnom kontrolom temperature u više zona za sprječavanje lokalnog pregrijavanja i degradacije materijala
- Materijal oštrice : Prilikom obrade materijala koji sadrže staklena vlakna ili punila visoke tvrdoće, moraju se koristiti oštrice od legiranog čelika ili karbida; oštrice od alatnog čelika dovoljne su za konvencionalne materijale
Osim toga, preporučuje se dati prednost modelima opremljenim izmjenjivačima s dva zaslona. Dizajn s dva zaslona omogućuje promjenu zaslona bez zaustavljanja stroja, smanjujući izlazne gubitke uzrokovane promjenama zaslona 8% do 12% na modelima s jednim zaslonom dolje 1% — osobito kritično za kontinuiranu proizvodnju.
Osnove rada i održavanja: ključne mjere za produljenje vijeka trajanja opreme i osiguravanje kvalitete peleta
Stabilan rad granulatora ovisi o standardiziranim strategijama održavanja. Sljedeći ciklusi održavanja i stavke inspekcije sastavljeni su na temelju najboljih praksi u industriji:
| Naziv komponente | Inspekcijski ciklus | Sadržaj održavanja | Kriteriji prihvaćanja |
|---|---|---|---|
| Vijak i bačva | Svaki 500 radnih sati | Izmjerite zazor, očistite naslage ugljika | Klirens ≤0,3 mm |
| Die Screen Filter | Svaki shift or when pressure differential exceeds limits | Zamijenite ili očistite ekran | Razlika tlaka ≤5 MPa |
| Sklop oštrice za rezanje | Svaki 200 radnih sati | Provjerite istrošenost ruba, podesite zazor | Zaokruživanje rubova ≤0,1 mm |
| Mazivo za mjenjač | Svaki 6 mjeseci | Ispitivanje uzorka, zamjena starog ulja | Kiselinski broj ≤1,0 mgKOH/g |
| Sustav kontrole temperature | Mjesečno | Kalibrirajte termoparove, pregledajte grijaće elemente | Odstupanje ±1°C |
Striktno pridržavanje gore navedenog rasporeda održavanja može produljiti srednje vrijeme između kvarova (MTBF) s prosječnog 800 sati do preko 1500 sati , dok kontrolira fluktuacije kvalitete peleta uzrokovane kvarovima unutarnje opreme ±2% .
Izgledi industrije: Inteligentna i zelena evolucija tehnologije peletiranja
Granulator tehnologija prolazi kroz duboku transformaciju od mehanizacije do digitalizacije i od visoke potrošnje energije do niske razine ugljika. Unutar sljedećeg 3 do 5 godina , sljedeći će trendovi preoblikovati krajobraz industrije:
- Inteligentna prilagodljiva kontrola : Sustavi samoregulacije parametara ekstruzije koji se temelje na karakteristikama materijala u stvarnom vremenu mogu komprimirati vrijeme pokretanja otklanjanja pogrešaka iz 2 do 3 sata do pod 20 minuta
- Oporaba otpadne topline i optimizacija energije : Korištenje otpadne topline iz odjeljaka za hlađenje i stvrdnjavanje za predgrijavanje sirovina može smanjiti ukupnu potrošnju energije za 18% do 25%
- Modularna brza promjena : Modularni dizajn reznih glava i sklopova oštrica smanjuje vrijeme promjene specifikacije proizvoda od 4 sata to 30 minuta , poboljšavajući ekonomičnost maloserijske proizvodnje s više sorti
- Sljedivost podataka o punom životnom ciklusu : Parametri proizvodnje, serije sirovina i rezultati inspekcije kvalitete za svaku seriju peleta u potpunosti su zabilježeni na blockchainu, ispunjavajući zahtjeve revizije sukladnosti za prehrambenu i farmaceutsku industriju
Ukratko, kao temeljna oprema proizvodnje peletiranja, tehnička zrelost i racionalnost konfiguracije granulatora izravno određuju učinkovitost pretvorbe materijala, stabilnost kvalitete gotovog proizvoda i operativne troškove proizvodnje. Preciznim usklađivanjem karakteristika sirovina s parametrima opreme, provedbom strategija preventivnog održavanja i držanjem koraka s trendovima inteligentne nadogradnje, poduzeća mogu postići učinkovitu, standardiziranu i održivu proizvodnju peleta u više područja uključujući energiju biomase, kemijsko recikliranje, hranu i lijekove te poljoprivrednu hranu.
